1. مقدمه: چالش های کلیدی در شیرهای برقی مینیاتوری
1.1 شیرهای برقی خلاء مینیاتوری: پایه کنترل دقیق
شیرهای برقی خلاء مینیاتوری نقش مهمی در کاربردهای صنعتی و علمی مدرن دارند. آنها کنترل دقیق گازها و مایعات را در دستگاه هایی مانند ونتیلاتورهای قابل حمل، آنالایزرهای خون، پمپ های میکروسیال و سیستم های آزمایشگاهی خودکار فراهم می کنند. طراحی جمع و جور آنها نیاز به قابلیت اطمینان بالا، مصرف انرژی کم و فعال سازی سریع و دقیق سوپاپ دارد.

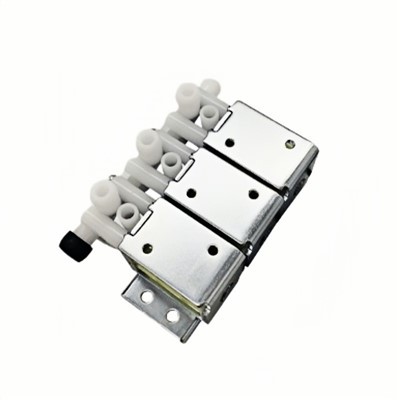

برای ارجاع به یک محصول و مشخصات واقعی{0}}جهانی، مهندسان میتوانند از این شیر برقی مینیاتوری استفاده کنند:شیر برقی مینی دو طرفه 12 ولت
1.2 سوال اصلی: آیا مقاومت DC قابل تنظیم است؟
بله، مقاومت DC سیم پیچ در یک شیر برقی خلاء مینیاتوری دو طرفه در مرحله طراحی قابل تنظیم است. با تغییر مواد، ساختار و پیکربندی سیم پیچ، مهندسان می توانند به طور دقیق مقاومت را کنترل کنند که مستقیماً بر جریان عملیاتی، نیروی مغناطیسی و عملکرد پاسخ شیر تأثیر می گذارد.
1.3 سوال اصلی: آیا افزایش مقاومت جریان را کاهش می دهد؟
طبق قانون اهم (I=U/RI=U/RI=U/R)، وقتی ولتاژ تغذیه ثابت میماند، افزایش مقاومت DC سیمپیچ، جریان حالت پایدار را کاهش میدهد. این رابطه برای درک تغییرات بعدی در توان، تولید گرما و نیروی مغناطیسی اساسی است.
1.4 ساختار و هدف مقاله
این مقاله به طور عمیق به بررسی این موضوع میپردازد، از اصول اولیه الکتریکی و طراحی سیمپیچ گرفته تا اثرات عملکرد و استراتژیهای مهندسی، و یک برنامه کاربردی جهانی واقعی از Pinmotor را برای نشان دادن ارزش عملی بهینهسازی مقاومت ترکیب میکند.
2. مبانی الکتریکی سیم پیچ های برقی
2.1 قانون اهم: مبنای جریان و مقاومت
قانون اهم(I=U/RI)رابطه بین جریان، ولتاژ و مقاومت را تعریف می کند. تحت عملکرد DC حالت ثابت، سیم پیچ برقی اساساً به عنوان یک بار مقاومتی عمل می کند. جریان عملیاتی کاملاً به ولتاژ تغذیه (U) و مقاومت DC سیم پیچ (R) بستگی دارد.
در کاربردهای برقی مینیاتوری، جریان مستقیماً بر نیروی مغناطیسی و سرعت تحریک سوپاپ تأثیر می گذارد و کنترل دقیق مقاومت را ضروری می کند.
2.2 مبنای فیزیکی مقاومت DC
مقاومت DC سیم پیچ به صورت زیر بیان می شود:
R=ρL/A
کجا:
- ρ=مقاومت ماده سیم
- L=طول کل سیم
- یک=سطح مقطع-سیم
بنابراین انتخاب مواد، طول سیم و ضخامت سیم سه عامل اصلی تعیین کننده مقاومت DC سیم پیچ هستند.
3. نحوه تنظیم مقاومت DC: هنر طراحی سیم پیچ
3.1 تغییر مواد سیم: انتخاب مقاومت
مواد مختلف مقاومت های متفاوتی دارند، مانند مس، آلومینیوم و آلیاژهای ویژه. مس به دلیل رسانایی عالی، استحکام مکانیکی و قابلیت ساخت بیشتر مورد استفاده قرار می گیرد. بهینه سازی کیفیت و یکنواختی سیم مسی امکان تنظیم دقیق مقاومت را بدون تغییر خود ماده-میدهد. در برخی از کاربردهای{4}دقت بالا، آلیاژهای مس با مقاومت کم-ممکن است برای کاهش تلفات برق و تولید گرما استفاده شوند.
3.2 تغییر قطر سیم (مقطع-): مستقیم ترین روش
قطر سیم های کوچکتر مقاومت را افزایش می دهد، در حالی که قطرهای بزرگتر آن را کاهش می دهد. انتخاب قطر سیم لعابی مناسب ساده ترین و رایج ترین روش برای تنظیم مقاومت سیم پیچ است.
3.3 تغییر چرخش سیم پیچ: متعادل کردن طول و نیروی مغناطیسی
افزایش تعداد دور سیم پیچ (N) طول سیم (L) را افزایش می دهد و مقاومت را افزایش می دهد. با این حال، تعداد چرخش ها نیز تعیین کننده نیروی مغناطیسی است(F∝N⋅I)، بنابراین چرخش بیش از حد یا ناکافی ممکن است عملکرد را به خطر بیندازد. تعادل باید در فضای محدود حفظ شود.
3.4 تغییر ابعاد هسته سیم پیچ: متعادل کردن فضا و عملکرد
اندازه هسته سیم پیچ فضای سیم پیچ موجود را تعیین می کند و بر انتخاب قطر سیم و تعداد دورها تأثیر می گذارد. بهینه سازی هسته به مهندسان اجازه می دهد تا به ترکیب ایده آلی از مقاومت و نیروی مغناطیسی در طرح های فشرده دست یابند.
4. اثرات زنجیره ای تنظیم مقاومت DC
4.1 تأثیر بر جریان عملیاتی
با یک ولتاژ تغذیه ثابت، افزایش مقاومت سیم پیچ، جریان حالت ثابت (III) را کاهش میدهد و مبنایی برای همه تغییرات عملکرد بعدی است.
4.2 تأثیر بر مصرف برق
قدرت توسط:
افزایش مقاومت جریان را کاهش می دهد، که می تواند مصرف برق را به میزان قابل توجهی کاهش دهد-یکی از ملاحظات کلیدی در دستگاه های پزشکی قابل حمل یا سیستم های اتوماسیون کم مصرف{1}.
4.3 تأثیر بر نیروی مغناطیسی
نیروی مغناطیسی (F∝N⋅I) تحت تاثیر جریان قرار می گیرد. اگر مقاومت افزایش یابد و جریان کاهش یابد در حالی که چرخش ها ثابت می مانند، نیروی مغناطیسی ممکن است ضعیف شود و بر سرعت تحریک سوپاپ و نیروی نگهدارنده تأثیر بگذارد. مهندسان باید به دقت مقاومت را برای عملکرد قابل اعتماد متعادل کنند.
4.4 اثر بر تولید گرما
تولید گرما (Q{0}}I²Rt) متناسب با مجذور جریان است. کاهش جریان با افزایش مقاومت به طور قابل توجهی گرما را کاهش می دهد، عمر عایق سیم پیچ و شیر کلی را افزایش می دهد و قابلیت اطمینان را افزایش می دهد.
4.5 تأثیر بر سرعت پاسخ
پاسخ سیم پیچ با ثابت زمانی (τ=L/R) تعریف می شود. افزایش مقاومت τ\\tauτ را کاهش می دهد و از نظر تئوری زمان افزایش و کاهش جریان را بهبود می بخشد. با این حال، اگر نیروی مغناطیسی کافی نباشد، ممکن است تحریک واقعی دریچه کندتر باشد، بنابراین یک ارزیابی جامع مورد نیاز است.
5. تجارت مهندسی-راهبردهای بهینه سازی
5.1 طراحی بر اساس الزامات برنامه
برنامه های کاربردی-کم/کم-حرارت: برای کاهش توان و گرما از سیمپیچهای-مقاومت بالاتر و PWM یا جریان ثابت- استفاده کنید.
نیروی مغناطیسی بالا / برنامه های کاربردی پاسخ سریع: برای حفظ خروجی مغناطیسی، سیم پیچ های با مقاومت متوسط یا پایین تر را با خنک کننده بهینه انتخاب کنید.
طرحهای مینیاتوری با فضا-محدود: برای دستیابی به عملکرد مطلوب در فضاهای محدود، قطر سیم، چرخش و اندازه هسته را دقیقاً متعادل کنید.
5.2 هماهنگی با مدارهای رانندگی
استراتژیهای رانندگی هوشمند (PWM یا جریان ثابت-) به کاهش تأثیر تغییرات مقاومت بر نیروی و قدرت مغناطیسی کمک میکند و عملکرد پایدار و کارآمد را تضمین میکند.
5.3 اهمیت مواد و ساخت
سیم میناکاری شده با کیفیت بالا، تکنیک های سیم پیچی دقیق و مدیریت حرارتی موثر برای پایداری طولانی مدت و قابلیت اطمینان دریچه های برقی مینیاتوری ضروری هستند.
6. مورد مشتری دستگاه پزشکی Pinmotor
یک مشتری دستگاه پزشکی Pinmotor از شیرهای برقی خلاء مینیاتوری دو طرفه در یک دستگاه تنفس مصنوعی قابل حمل استفاده کرد. طرح اولیه دارای مقاومت سیم پیچ نسبتاً کم بود که نتیجه آن موارد زیر بود:
- جریان حالت ثابت بیش از حد-
- مصرف برق بالا و تولید گرمای قابل توجه
- کاهش قابلیت اطمینان در حین کار مداوم
با تنظیم چرخش سیم پیچ و قطر سیم برای افزایش مقاومت DC:
- {0}}جریان حالت ثابت ~25% کاهش یافته است، کاهش مصرف برق
- نیروی مغناطیسی کافی باقی ماندبرای فعال کردن مطمئن دریچه ها
- تولید گرما تا 40 درصد کاهش یافت، بهبود ایمنی و قابلیت اطمینان دستگاه
- زمان پاسخ در حد نیازهای طراحی باقی ماند، اطمینان از کنترل دقیق جریان هوا
این مورد مزایای عملی بهینه سازی مقاومت سیم پیچ را نشان می دهد. مهندسان همچنین به مشخصات آن اشاره کردندشیر برقی مینیاتوری دو طرفه DC 12 ولتبرای اعتبار سنجی و راهنمایی انتخاب
7. نتیجه گیری
مقاومت DC سیم پیچ های شیر برقی خلاء مینیاتوری دو طرفه یک پارامتر طراحی حیاتی است. افزایش مقاومت می تواند جریان عملیاتی را کاهش دهد و بر مصرف برق، نیروی مغناطیسی، تولید گرما و سرعت پاسخ تأثیر بگذارد. ترکیب بهینهسازی مقاومت با مدارهای رانندگی دقیق و تکنیکهای ساخت، عملکرد و قابلیت اطمینان را در دستگاههای پزشکی، سیستمهای خودکار و کاربردهای میکروسیال افزایش میدهد. همانطور که تقاضا برای کوچک سازی، هوشمندی و راندمان بالا افزایش می یابد، بهینه سازی مقاومت یک تمرکز اصلی در طراحی شیر برقی باقی خواهد ماند.
